Práctica · Proyecto 001

La mayoría aprende a leer planos regalando dinero.

¿Cuánto sabes leer planos?

8 preguntas sobre el set real de una clínica de 6,000 SF. Tocas el plano, contestas y al final ves lo que ya sabes, lo que te falta y cuánto dinero te cuesta. Lo que te falte, la guía te lo enseña.

8 preguntas~10 minutosSin registrarte
Antes de empezar

Cada hoja tiene una dirección

Toca cada parte del número de hoja.

Así sabes a qué hoja ir antes de abrirla. Lo vas a usar en el laboratorio.
Empezar el laboratorio ↓
El laboratorio

Lee la clínica tú mismo

Un solo intento por pregunta. Antes de cada una tienes la hoja que necesitas; si fallas, te decimos por qué y sigues. Así tu score es real.

Westimating Training Center Westimating Training Center
0 pts
WAITING101 C19'-0" RECEPTION102 C19'-0" PHYSICAL THERAPY103 C210'-0" OFFICE104 C19'-0" OFFICE105 C19'-0" CONFERENCE106 C19'-6" BREAK ROOM107 C39'-0" EXAM 1108 C19'-0" EXAM 2109 C19'-0" EXAM 3110 C19'-0" EXAM 4111 C19'-0" NURSE STATION112 C19'-0" STORAGE113 C210'-0" LAUNDRY114 C39'-0" TOILET115 C48'-0" TOILET116 C48'-0" JANITOR117 C48'-0" SHAFT118 C6OPEN LAB119 C39'-0" PROVIDER OFFICE120 C19'-0" STAFF LOUNGE121 C19'-0" IT / ELEC122 C6OPEN STORAGE123 C210'-0" CORRIDOR130 C19'-0" CORRIDOR131 C19'-0" CORRIDOR132 C19'-0" W1 W1 W2 W1 W8 W8 W2 W1 W4 W1 W3 W1 W1 W2 W2 W2 W2 W1 W1 W2 W2 W2 W2 W1 W4 W5 W4 W1 W7 W7 W7 W2 W1 W3 W3 W6 W6 W6 W6 W6 W6 101 102 103 104 105 106 107 108 109 110 111 113 114 115 116 117 119 120 121 122 123 G1 G2 G3 G3 1A3.01 1A3.01 2A3.01 2A3.01 3A3.01 3A3.01 A4.01 A4.01 A4.01 A4.01 A4.01 A4.01 A B C D E 1 2 3 4 A1.01 · FLOOR PLAN · 1/4" = 1'-0"

Lee un plano como estimador en 8 pasos.

Un proyecto real de 6,000 SF. Tocas el plano, aprendes qué significa cada símbolo y ves cuánto dinero pierdes si lo lees mal.

8 pasos~8 minutosHasta 960 ptsBadge al final
  1. El índice del set
  2. Del tag al tipo de pared
  3. ¿Deck o arriba del cielo?
  4. Paredes rated
  5. Secciones
  6. Framing en vidrios y puertas
  7. Plano de cielo (RCP)
  8. Elevaciones y blocking
0 / 8 preguntas
Tu diagnóstico

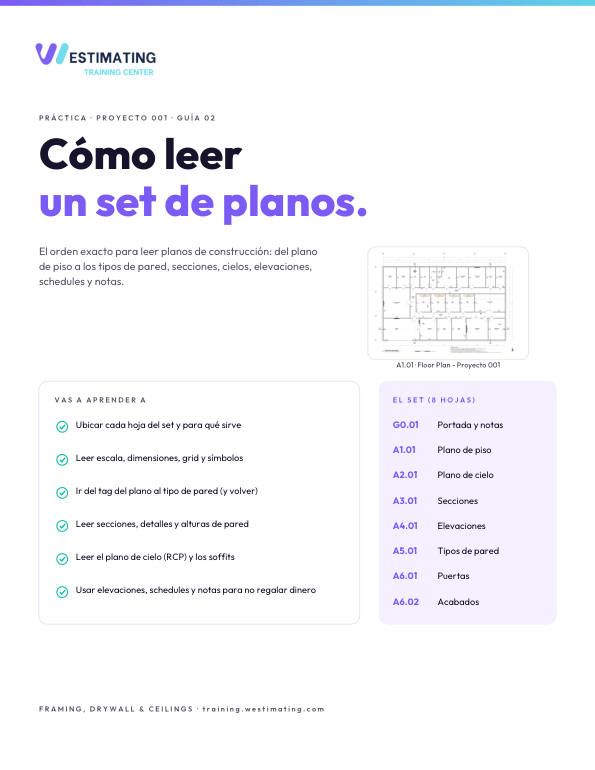

Portada: Cómo leer un set de planos

Cómo leer un set de planos

La guía en PDF de 16 páginas, con este mismo set. Para imprimir y tener a mano en cada proyecto.

  • Ubicar cada hoja del set y para qué sirve
  • Leer escala, dimensiones, grid y símbolos
  • Ir del tag del plano al tipo de pared (y volver)
  • Leer secciones, detalles y alturas de pared
  • Leer el plano de cielo (RCP) y los soffits
  • Usar elevaciones, schedules y notas para no regalar dinero
Quiero la guía gratis

¿Quieres medirlo en PlanSwift?

Ya lo lees. El siguiente paso es medirlo: tomamos este mismo plano y armamos tus carpetas y plantillas de material y mano de obra, en tu propio proyecto.

Ver servicios
Te contesto yo, Wilmer. En español.
